一.ZB3A衛生級轉子泵性能范圍

流量范圍：300-43000L/H

揚程范圍：0.3-1.6MPa

驅動方式：電機驅動

材質：304、316、316L不銹鋼

密封方式：?jiǎn)味嗣鏅C(jī)械密封、雙端面水冷卻雙密封

電機選配：手動無極變速、定成比、變頻調速

二.ZB3A型轉子泵產品概述:

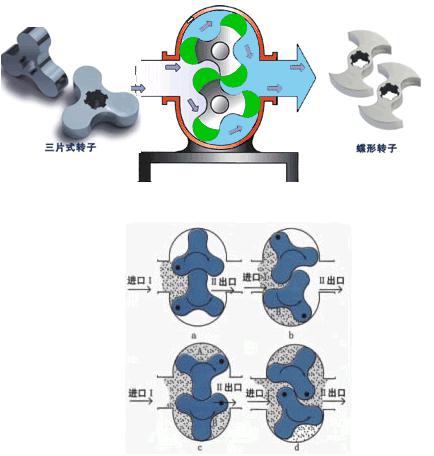

ZB3A型衛生級轉子泵又稱膠體泵,三葉泵,鞋底泵等。依靠?jī)赏椒聪蜣D(zhuǎn)動的轉子(齒數為2-4)在旋轉過程中于處產生吸力(真空度)，從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間，并按a→b→c→d的次序運轉。運轉至位置a時，只有I室中充滿介質;到位置b時，B室中封閉了部分介質;到位置c時，A室中也封閉了介質;到位置d時，A、B室與Ⅱ室相通，介質即被輸送至出料口。如此循環往復，介質(物料)即被地輸送出。

三.ZB3A型衛生級轉子泵產品特點

1.凡與介質(物料)接觸部位，均采用不銹鋼制造(材質SUS304、AISI316、316L)符合衛生標準。

2.適合輸送高粘度、濃度及任何含顆粒的介質(物料)。

3.適合溫度-30到+200攝氏度。

4.壓力高，適用長距離與高阻力定量輸送。

5.轉速低，一般在200 rpm至600 rpm之間，經其輸送的物料基本保持原有品質不變。

6.轉子和轉子之間接觸，長期使用亦無磨損，運轉平穩，噪音低，效益高。

7.設計新穎、安裝維護簡單容易，方便清洗，機器內部和生產衛生清潔。

轉子泵屬容積式泵的一種形式，通過轉子與泵體間的相對運動來改變工作容積，從而使流體的能量增加。

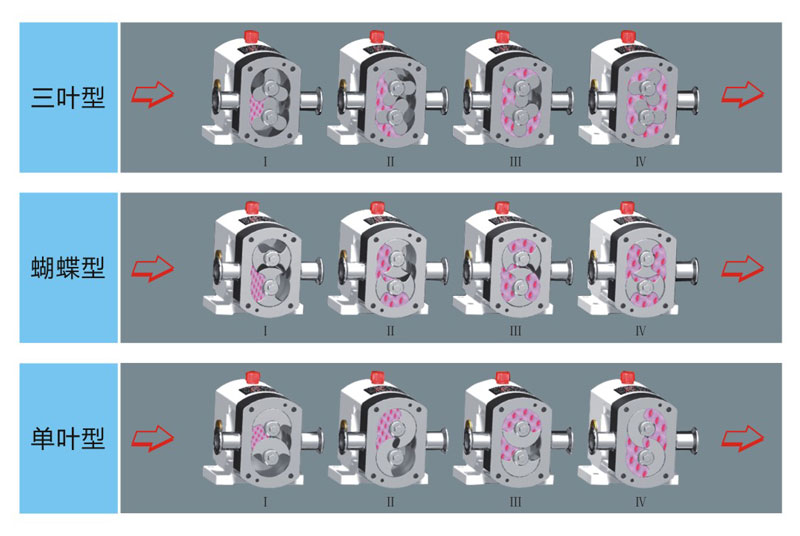

轉子泵又稱羅茨泵、膠體泵、高濃漿泵等，它依靠?jī)蓚€(gè)同步運動的轉子，由一對外置式同步齒輪箱進行傳動，轉子在傳動軸的帶動下進行同步反方向旋轉，從而構成了較高的真空度和排放壓力。兩轉子將轉子室分隔成幾個小空間，并按I-II-III-IV的次序運轉。運轉到I位置時，只有處充滿介質;運轉到II位置時，II室中封閉了部分介質;到位置時，III室中也封閉了介質;到位置IV時，處和出口室相通，介質即被輸送至出物料管道。按這樣的循環往復，介質即被不斷的輸送出去。

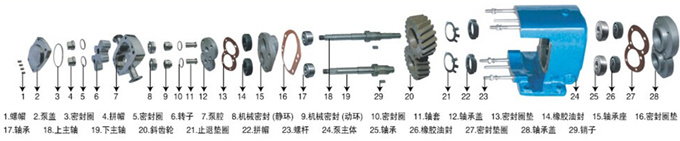

四.結構特點

ZB3A型轉子泵中凡與輸送物料接觸的零配件，均采用符合衛生標準的不銹鋼材料制作，其密封件均采用橡膠。的防銹性和密封性了衛生。轉子的形線結構以及轉子室中無死點和非金屬件，避免了對被輸送物質造成污染。適用于就地CIP清洗與蒸汽，符合美國FDA規范要求及醫藥級(GMP)規范要求。

特別適用于在輸送過程中容易起泡沫以及輸送高粘度、及任何含顆粒的介質。

采用外裝動、靜環式機械密封，可直接水沖洗，耐高壓，不易磨損，低泄漏。

結構緊湊，適用長距離與高阻力定量輸送。

泵的轉子與傳動齒輪分開，且在泵腔內各零配件之間的間隙，相互不接觸，伍磨損，低噪音，性好，使用壽命長，節能降耗。配置變頻器后，可以隨意調節流量，并可做一般計量泵使用。可輸送汽、液、固等三相混合物料。可以輸送高粘度介質物料和含固提的漿料。結構緊湊，維護方便，易損件少，運行成本低。

五.ZB3A型衛生級轉子泵產品優勢

1.它與其它泵比較主要有以下幾點區別

a)本泵屬容積式泵，輸送流量可以較的控制也可方便地制成變量泵。本泵有較強的自吸能力。

b)本泵的轉速很低，一般在200rpm至600rpm之間，被輸送的物料被平穩地輸出而其成份不會受到破壞。所以它特別適用于輸送混合料甚至含有固體顆粒的物料。

c)本泵可用于輸送粘度很高的物質，所以又稱膠體泵。

d)本泵的輸送壓力較高，如15kg/cm2，適宜于長距離或高阻力定量輸送。

e)本泵采用了在線(就地)清洗(CIP)，適合在食品、飲料等衛生要求較高的行業中使用。

六.ZB3A型衛生級轉子泵配套不同驅動裝置的特點

1)電機+無級變速器

主要特點：調速，變速范圍大(速比可在1：1.4—1：7之間任意變化),可連續工作運轉，運轉平穩，性能穩定，噪音低，扭矩大，流量無級可調。但它的變速是需手動來調節，自動化程度不高，調速須在運轉中進行，不可在停車時轉動調速手輪。它不宜用于可能超負荷或堵塞使用場合。

2)電機+定整比減速器：

主要特點：承載，，振動小，噪音低，能耗低，傳動方式簡單，但由于其速比恒定，所以決定了流量不可調。

3)變頻電機+變頻器：

主要特點：扭矩大，調速，運轉平穩，性能穩定，可實現轉速的自動調節，了流量的任意控制，彌補了無級變速器自動化程度不高的缺陷。缺點是變頻器的價格較高。

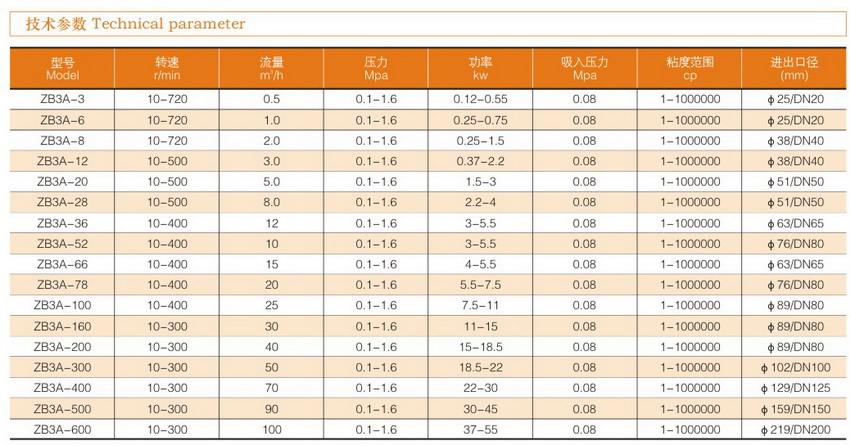

七.技術參數
