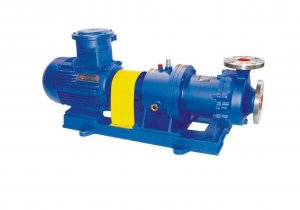

ZCQ型自吸式磁力泵
ZCQ型自吸式磁力驅動泵是根據用戶要求在CQ型磁力驅動泵的基礎上吸取國內，并經過本單位工程技術人員反復研究試驗成功的新產品。
E-mail：hedpump@yeah.net?。眩眩?854141514
產地：中國>河北>滄州>泊頭市
一.ZCQ型自吸式磁力泵
流量：3～50立方/小時 揚程：12～50米 功率：0.37～15KW 材質：不銹鋼 使用溫度：≤80℃
二.ZCQ型概述
ZCQ型自吸式磁力驅動泵是根據用戶要求在CQ型磁力驅動泵的基礎上吸取，并經過本單位工程技術人員反復研究試驗成功的新產品。采用磁傳動原理與混式結構，與普通離心泵相比，能夠體現自吸，便于遠程集中控制，實行自動化操作，故應用廣泛，尤其是對于那些泵的安裝位置高于液面的場合，自吸式磁力泵即為。
該泵既有CQ型磁力泵全密封、無泄漏、的特點。又集自吸于一身，不需底閥和引灌水，自吸高度4米，可廣泛用于石油、化工、制藥、電鍍、印染、食品、等單位，抽送酸、堿、油類及貴重液、毒液、揮發(fā)性液體，以及循環(huán)水設備配套，特別是易漏、易燃、易爆液體的抽送。
三.型號意義

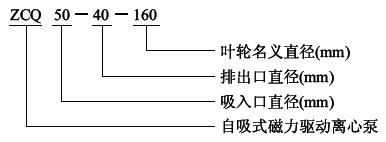

自吸式磁力泵型號意義
|
四．ZCQ型自吸式磁力泵性能參數 |
||||||||
|
型號 |
口徑 |
揚程(m3/h) |
流量(l/min) |
電機功率(kw) |
轉速(r/min) |
電壓(v) |
自吸性能 |
|
|
|
|
出口 |
|
|
|
|
|
|
|
ZCQ20-12-110 |
20 |
12 |
12 |
3 |
0.37 |
2900 |
380 |
4 |
|
ZCQ25-20-115 |
25 |
20 |
15 |
5.4 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
15 |
4.8 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
25 |
4.8 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
20 |
10.8 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
32 |
12 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
25 |
14.4 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
32 |
13.2 |
4 |
2900 |
380 |
4 |
|
ZCQ50-32-200 |
50 |
32 |
50 |
7.8 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
25 |
16.8 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
32 |
27 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
20 |
50 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
32 |
50 |
15 |
2900 |
380 |
4 |
|
ZCQ80-50-200 |
80 |
50 |
50 |
50 |
18.5 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
32 |
100 |
22 |
2900 |
380 |
4 |
|
ZCQ100-65-200 |
100 |
65 |
50 |
100 |
30 |
2900 |
380 |
4 |

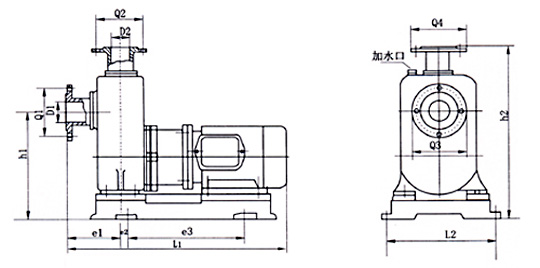

ZCQ型外形結構圖

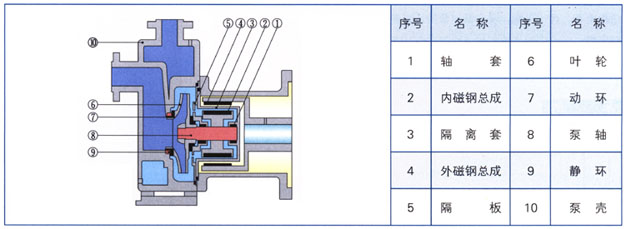

自吸式磁力泵結構示意圖
自吸式磁力泵結構示意圖
|
型號 |
D1 |
D2 |
Q1 |
Q2 |
Q3 |
Q4 |
h1 |
h2 |
e1 |
e2 |
e3 |
L1 |
L2 |
|
ZCQ20-12-100 |
20 |
12 |
65 |
55 |
90 |
80 |
230 |
320 |
90 |
0 |
212 |
400 |
300 |
|
ZCQ25-20-115 |
25 |
20 |
75 |
65 |
100 |
90 |
245 |
340 |
102 |
7 |
285 |
520 |
250 |
|
ZCQ32-25-115 |
32 |
25 |
90 |
75 |
120 |
100 |
245 |
340 |
102 |
7 |
285 |
520 |
250 |
|
ZCQ32-25-145 |
32 |
25 |
90 |
75 |
120 |
100 |
270 |
370 |
102 |
7 |
285 |
520 |
250 |
|
ZCQ40-32-132 |
40 |
32 |
100 |
90 |
130 |
120 |
270 |
375 |
100 |
25 |
350 |
610 |
270 |
|
ZCQ50-32-160 |
40 |
32 |
100 |
90 |
130 |
120 |
300 |
400 |
104 |
50 |
310 |
680 |
330 |
|
ZCQ50-40-145 |
50 |
40 |
110 |
100 |
140 |
130 |
300 |
400 |
104 |
40 |
310 |
680 |
330 |
|
ZCQ65-50-145 |
65 |
50 |
130 |
110 |
160 |
140 |
310 |
425 |
105 |
47 |
357 |
760 |
351 |
|
ZCQ65-50-160 |
65 |
50 |
130 |
110 |
160 |
140 |
337 |
467 |
115 |
115 |
357 |
870 |
351 |
