一.產品概述:

       CQB-GB型不銹鋼高溫保溫磁力泵（簡稱磁力泵），保溫型磁力驅動泵（保溫20℃~150℃）是靠磁鋼相互作用傳動，以靜密封代替動密封的一種新型泵種。該泵結構緊湊，外形美觀，體積小，噪聲低，運行，使用維修方便。
二.產品用途:

       CQB-GB型不銹鋼保溫磁力泵結構緊湊、外形美觀、體積小、噪音低、運行、使用縱方便。廣泛用于石油、化工、制藥、電鍍、印染、食品、等單位抽送酸、堿、油類及貴重液、毒液、揮發性液體，以及循環水設備配套特別是易漏、易爆、易烯液體的抽送，選用此泵則理想。

三.產品特點:

      CQB-GB型不銹鋼高溫保溫磁力泵（簡稱磁力泵），保溫型磁力驅動泵（保溫20℃~150℃）是靠磁鋼相互作用傳動，以靜密封代替動密封的一種新型泵種。該泵結構緊湊，外形美觀，體積小，噪聲低，運行，使用維修方便。

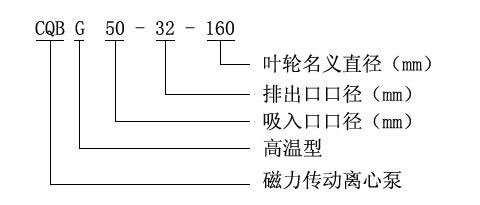

四. 型號意義

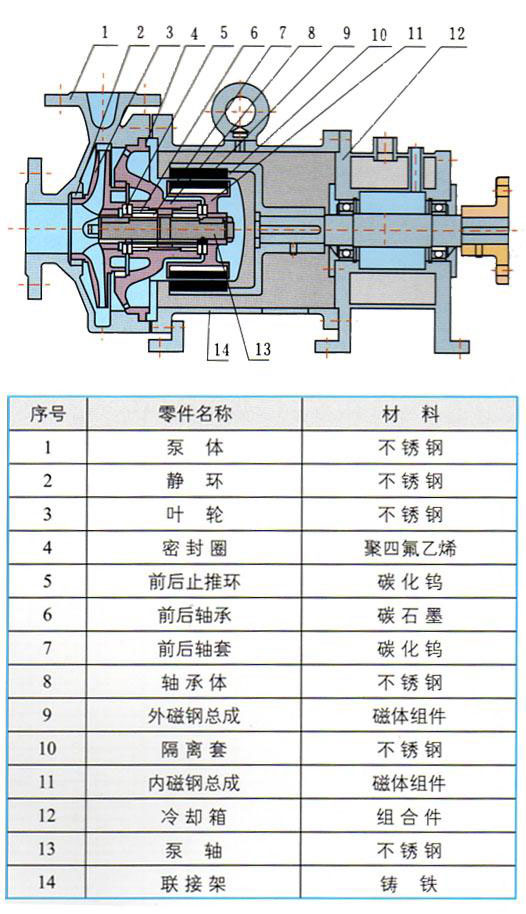

五.結構圖紙

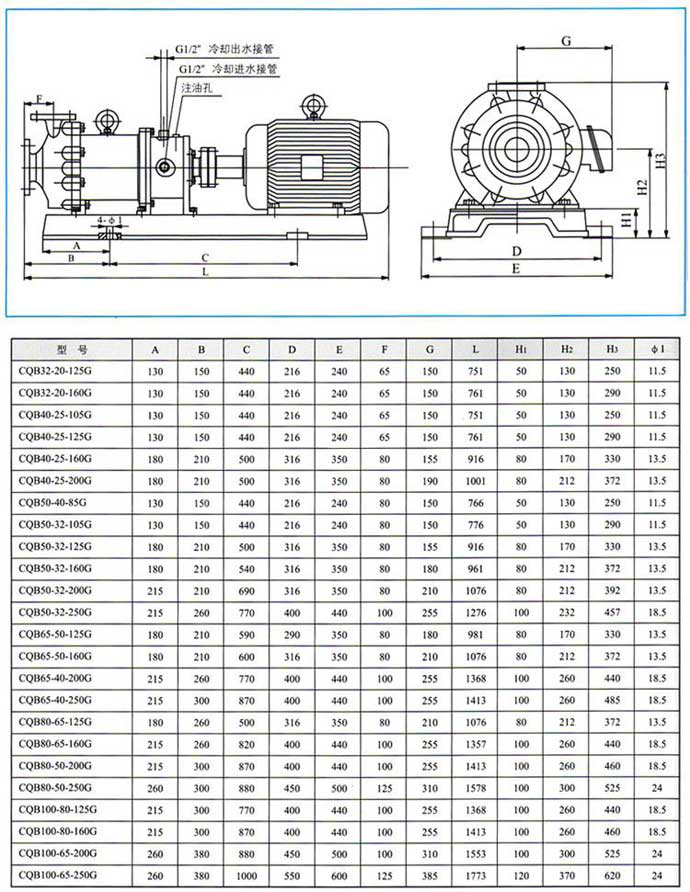

六.CQB-G型磁力驅動泵外形和安裝尺寸

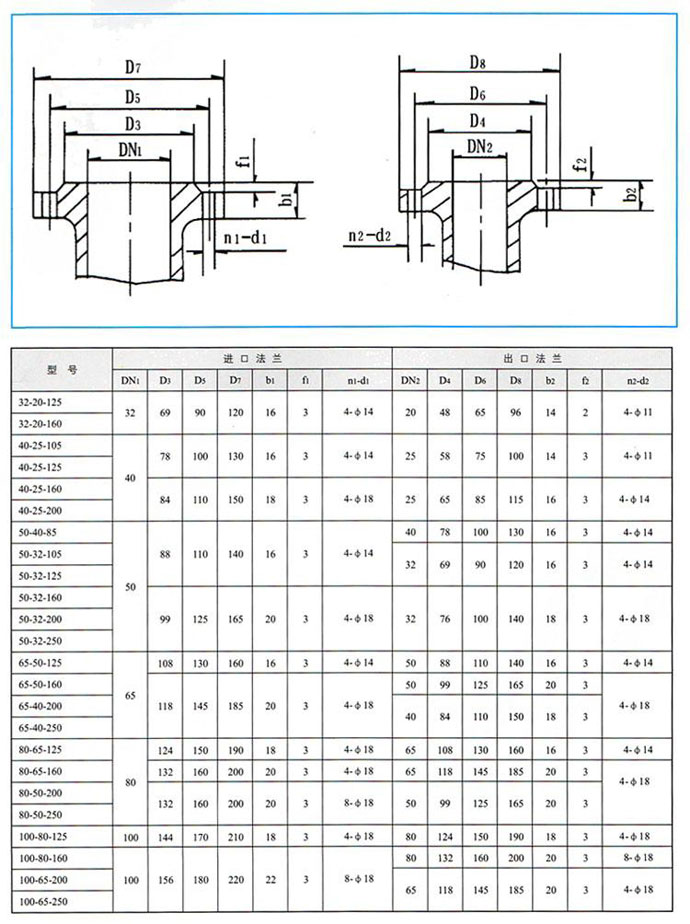

七.CQB-G型磁力驅動泵進出口法蘭尺寸

 八. 使用說明

      1. CQB-G型磁力驅動泵應水平安裝，開車前應檢查冷卻箱之潤滑油油位，若油位過低時應及時補充。開泵前首先應打開冷卻水回路，進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。

      2. 當抽吸液面高于果軸心線時，起動前打開吸入管道閥門即可。若抽吸液面低于泵軸心線時，管道需配備底閥。

      3. 磁力保溫泵使用前應進行檢查，電機風葉轉動要靈活無卡住及異常聲響，各緊固件要緊固。

      4. 檢查電機旋轉方向是否與磁力泵轉向標記一致。

      5. 電機啟動后緩慢打開排出閥，待磁力保溫泵進入正常工作狀態后再將排出閥調到所需開度。

      6. CQB-G型循環磁力泵停止工作前，應先關閉排出閥門，然后切斷電源.再關閉冷卻水管閥門。

九. 注意事項

      1. 因CQB-G型磁力驅動泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。

      2. 被輸送介質中，若含有固體顆粒，循環磁力泵入口要加過濾網：如含有鐵磁質微粒,需加磁性過濾器。

      3. 被輸送的介質及其溫度應在泵材允件范圍內。泵的使用溫度〈280℃，工作壓力1.6MPa, 密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和扦維的液體。工況應嚴格按合同協議規定。

      4. 對于輸送液為易沉淀結品的介質，使用后應及時清洗，排凈泵內枳液。

      5. CQB-G型磁力保溫泵正常運行1000小時后.應拆檢軸承和端面動環的麿損情況，并更換不宜再用的易損件。

      6. 本系列CQB-G型磁力驅動保溫泵內外磁性聯軸器采用永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起博器、信用卡及其它磁卡、計算器，計算機磁盤、手表等。
